今天跟大家分享一個測繪行業的基本圖紙，勘測定界圖的繪制及出圖的操作，由于各方規定不同，繪圖要求會略有不同，但是繪圖思路及操作基本一致。

首先我們來看一個繪制好的例子

最上方是圖名

左下角為公司名稱，和使用的坐標系及繪圖日期。定界圖只需要坐標而不需要高程，所以出圖沒有高程基準。

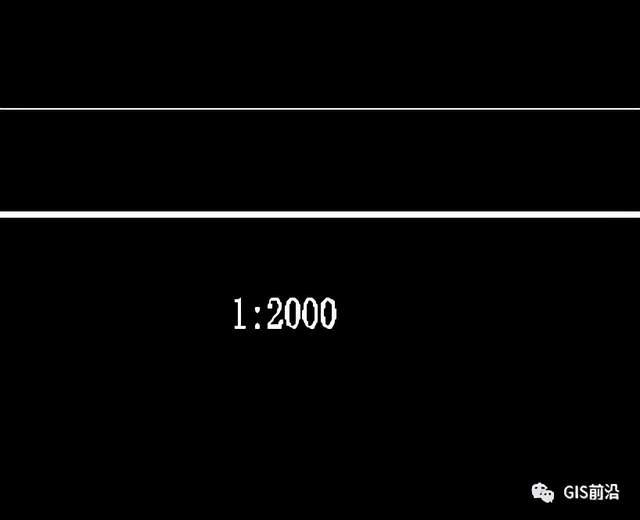

正下方是繪圖比例尺，具體大小以圖紙出圖尺寸及甲方要求為準。

右下角為測量員，繪圖員，檢察員姓名。

外圖廓與內圖廓間的四角為圖廓范圍。

圖廓內左側為勘界用地范圍，在用地范圍的四周標注相鄰用地權屬，各拐點標注點號及點間距。

右側為點的坐標表，坐標表包括各拐點的平面坐標點間距及各店圍合的面積

。

基本信息了解后我們開始繪制定界圖

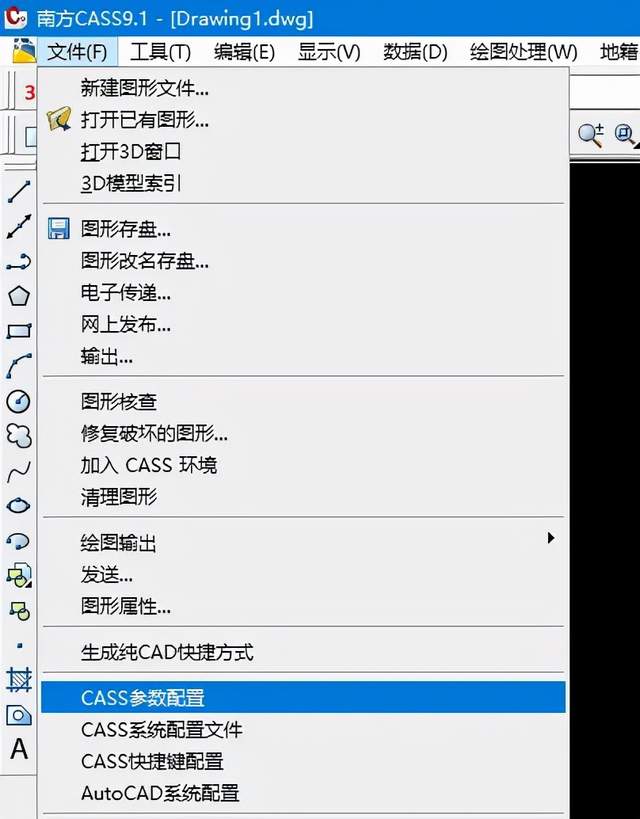

首先打開菜單欄文件——CASS參數配置

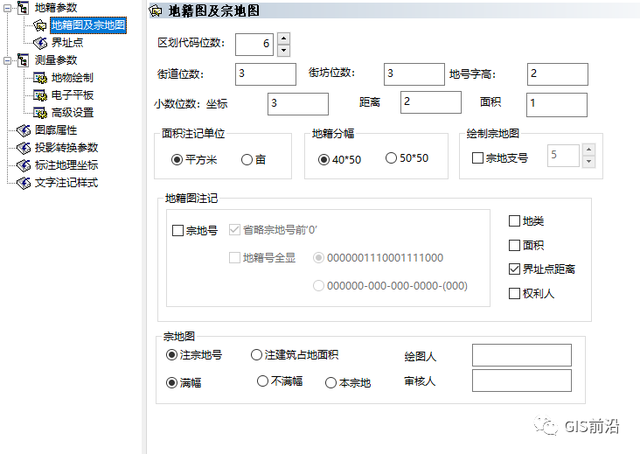

在圖廓屬性中設置公司名稱、坐標系、制圖日期

在地籍參數中取消地類、面積、權利人、宗地號的勾選

設置完成后點擊確定。

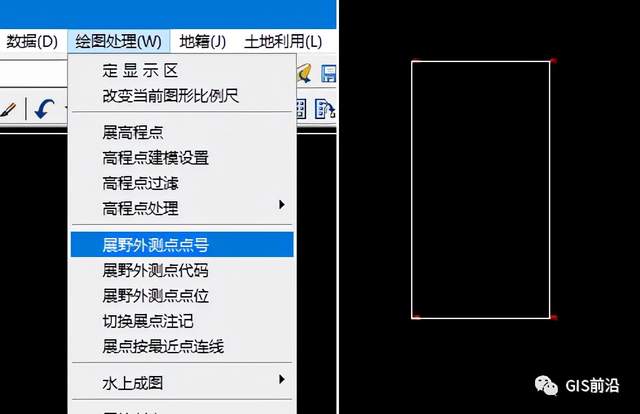

導入測繪的數據點擊繪圖處理——展野外測點點號，導入后按照測繪順序將各點用多段線連接起來，最后選擇閉合。

點擊菜單欄地籍——復合線轉為權屬線，在宗地基本屬性中將信息隨便填上（反正不顯示）

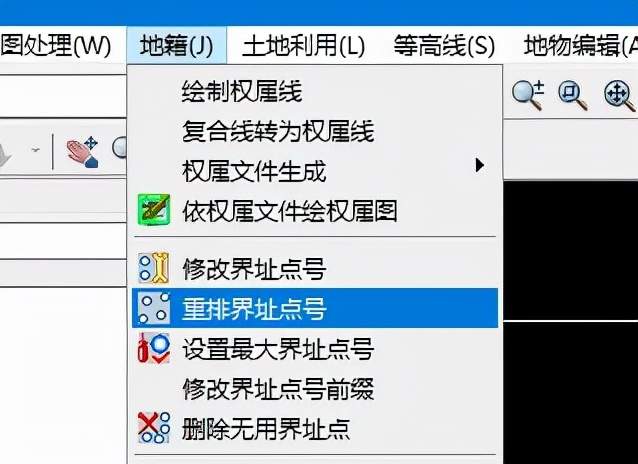

選擇地籍——重排界址點號，在彈出的對話框中選擇3區域內按從上到下從左到右順序重排。

區域邊界選擇界址線，起始點號選擇默認。界址點在圖上顯示之后刪除展點號。

選擇地籍——繪制地籍表格——界址點坐標表

定點方法選擇封閉復合線

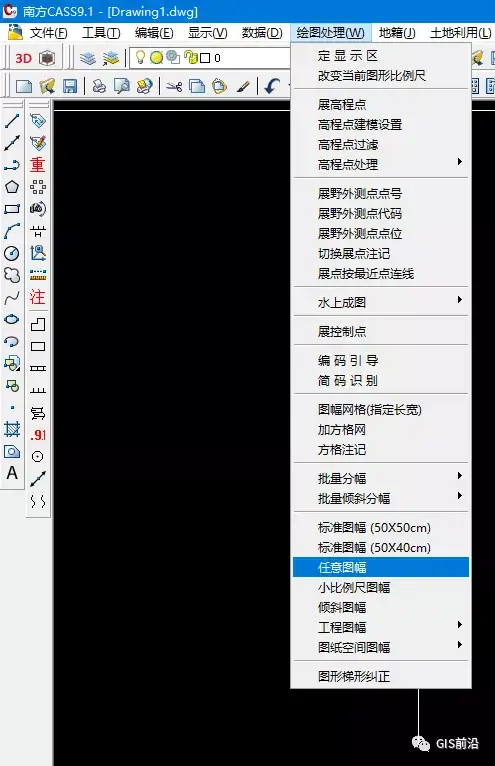

然后我們在界址線和坐標表外側畫一個范圍框作為內圖廓的范圍量出矩形框的長寬，選擇菜單欄繪圖處理——任意圖幅在彈出的對話框中輸入圖名，橫向尺寸和縱向尺寸，左下角坐標選擇矩形框的左下角，勾選整到米，勾選刪除圖框外實體。

生成圖廓后我們將圖上缺少的部分補全四至及測量員等內容。

這樣勘測定界圖就完成了。
